Hochtemperatur-Honeyblock-Dichtungen für Luftfahrt- und Industrieanlagen

Hochtemperatur-Wabendichtungen | Hersteller von Luft- und Raumfahrt- und Industrieturbinen

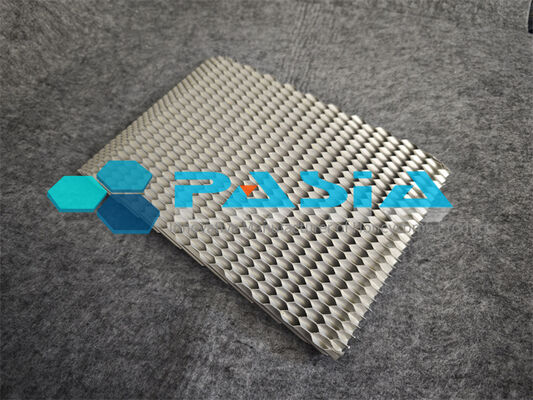

Die Wabendichtung ist eine spezielle metallische Dichtungsstruktur, die den Luftstrom und die Dampfleckage in Flugzeugtriebwerken, Gasturbinen und Dampfturbinen drastisch reduzieren soll. Im Gegensatz zu herkömmlichen Labyrinthdichtungen erzeugt der innovative Wabenkern – bestehend aus miteinander verbundenen sechseckigen Zellen – kontrollierte Druckabfälle und unterbricht die Gasverwirbelung in Umfangsrichtung, wodurch destabilisierende Rotorkräfte wirksam verhindert werden.

Durch die Integration fortschrittlicher, plasmagespritzter, abschleifbarer Beschichtungen und Vakuumlöttechnologien ermöglichen moderne Wabendichtungen ein Betriebsspiel von nahezu Null zwischen statischen und rotierenden Komponenten. Das Ergebnis ist eine deutliche Steigerung der thermischen Effizienz, ein reduzierter Kraftstoffverbrauch und geringere CO₂-Emissionen, ohne die strukturelle Integrität unter extremen thermischen Belastungen (bis zu 950 °C/1740 °F) zu beeinträchtigen.

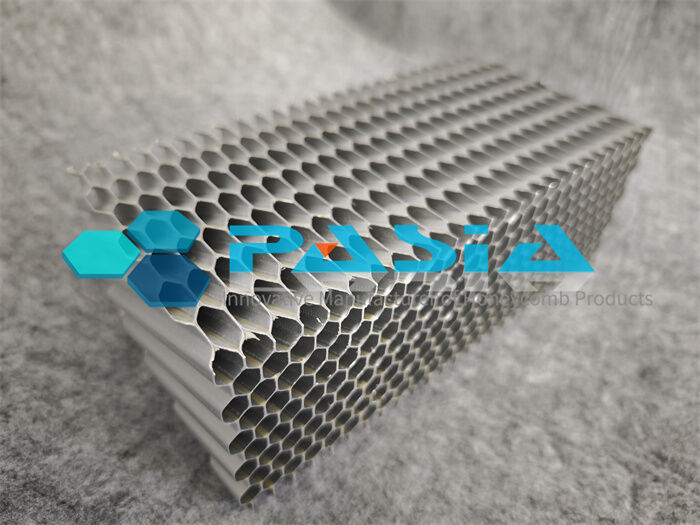

Geschweißte Wabendichtungen aus Edelstahl werden außerdem aus Wabenkernen hergestellt, die in modernen Gasturbinentriebwerken oder Kraftturbinen verwendet werden. Es ist ein notwendiger Bestandteil moderner Turbinenmaschinen. Aufgrund der Wabenstruktur wird der Arbeitsflüssigkeitsüberlauf in den Radialspalten minimiert, der relative Wirkungsgrad erhöht, der Kraftstoffverbrauch um 5 % gesenkt und der abrasive Verschleiß des Turbinenströmungsabschnitts ebenfalls reduziert.

Auf Präzision ausgelegt – Technische Spezifikationen

Unsere Wabendichtungsproduktlinie unterstützt die folgenden flexiblen Spezifikationen:

Anwendungen:

· Luft- und Raumfahrt- und Luftfahrtdichtungen: Ideal für Flugzeugtriebwerkskompressoren und Turbinenabdeckungen.

· Gasturbinen zur Stromerzeugung: Werden in Kombikraftwerken eingesetzt, um parasitäre Dampflecks zu minimieren und so die durchschnittliche Wärme zu reduzieren

Verbrauch um etwa 5 Gramm pro Kilowattstunde Standardkohle.

· Industrielle Dampfturbinen: Verbessert die Rotorstabilität und Entfeuchtung an den Schaufelspitzen und schützt Komponenten vor Feuchtigkeitserosion.

· Strömungsgleichrichter für Windkanäle und Kompressoren: Gewährleistet eine laminare Luftströmung und reduziert aerodynamische Verluste in Hochgeschwindigkeitstestanlagen.

· EMI/RFI-Abschirmung: Die metallische Wabenstruktur dient auch als Abschirmung gegen elektromagnetische Störungen (EMI) in empfindlichen Elektronikgehäusen.

Wie effizient ist eine Wabendichtung?

· Leckagereduzierung: Im Vergleich zu Labyrinthdichtungen reduziert die Wabendichtung die volumetrische Dampf-/Luftleckage um durchschnittlich 30–50 % (bei gleichzeitig geringeren Abständen).

· Wärmeeffizienz: Bei überkritischen Dampfturbinen mit 600 MW reduziert der Austausch herkömmlicher Dichtungen durch Wabenvarianten den Wärmeverbrauch um ca. 5 Gramm Standardkohle pro kWh.

· Lebensdauer: Aufgrund der hervorragenden Abriebfestigkeit und dynamischen Anpassungsfähigkeit ist die Betriebslebensdauer einer Wabendichtung in der Regel mehr als doppelt so hoch wie die gewöhnlicher Wabendichtungen, was die Ausfallzeiten bei der Wartung erheblich reduziert.

Warum sich für diese Wabendichtung entscheiden – Fachwissen aus der Praxis (EEAT Focus)

Wir sind kein einfacher Komponentenhändler, sondern ein Originalhersteller mit umfassenden Forschungs-, Entwicklungs- und Produktionskapazitäten für Wabenprodukte:

· Internes Fachwissen: Mit über 11 Jahren Erfahrung in der Konstruktion, Herstellung und Präzisionsbearbeitung metallischer Wabenstrukturen kümmern wir uns unabhängig um alles von Mikrozellen-Wabenkomponenten für Flugzeugtriebwerke bis hin zu großformatigen Dampfturbinen-Dichtungsringen.

· Proprietäre Technologien: Wir sind einer der wenigen Hersteller in der Branche, der gleichzeitig automatische Laserschweiß-Produktionslinien und Vakuumlöttechnologie betreibt. Das Vakuumlöten gewährleistet eine außergewöhnlich starke Verbindung zwischen dem Wabenkern und der Trägerplatte – selbst bei kontinuierlicher Hochtemperaturvibration kommt es nicht zu einer Delaminierung.

· Qualitätssicherung: Wir setzen internationale Qualitätsmanagementstandards strikt um und verfügen über die GB/T 19001-2016 / ISO 9001:2015-Zertifizierung sowie die GJB 9001C-2017-Zertifizierung (National Standard of China), um „Militärqualität“ für unsere Produkte sicherzustellen.

· Globale Fallstudien – Beweise aus erster Hand: Unsere Wabendichtungen wurden erfolgreich in einem Nachrüstprojekt für ein Gasturbinenkraftwerk in Südostasien sowie in der MRO-Lieferkette (Wartung, Reparatur und Überholung) von Flugzeugtriebwerken in China eingesetzt. In einem Fall haben wir einem Gasturbinen-Wartungsdienstleister geholfen, die Leckage an der Rotorspitze um 37 % zu reduzieren und so die thermische Lebensdauer der Schaufeln deutlich zu verlängern.

Vorteile
