E

China E Anbieter
E Anbieter E Anbieter E Anbieter

Großes Bild :  E

Produktdetails:

Herkunftsort: China
Markenname: PASIA
Zertifizierung: ISO9001
Modellnummer: WSSHCS

Zahlung und Versand AGB:

Min Bestellmenge: 1 Stück
Preis: USD20-USD200,000
Verpackung Informationen: Sperrholzkisten
Lieferzeit: in einem Monat
Versorgungsmaterial-Fähigkeit: Auf Bestellung
Ausführliche Produkt-Beschreibung
Verfahren: Geschweißt Material: Edelstahl
Industrie: Turbine Verwendung: Siegel
Verfahren: Punktschweißen Grad: SS304,SS316L
Vorteil: Sehr geringe Querkopplung Anwendung: Teil eines Flugzeugmotors

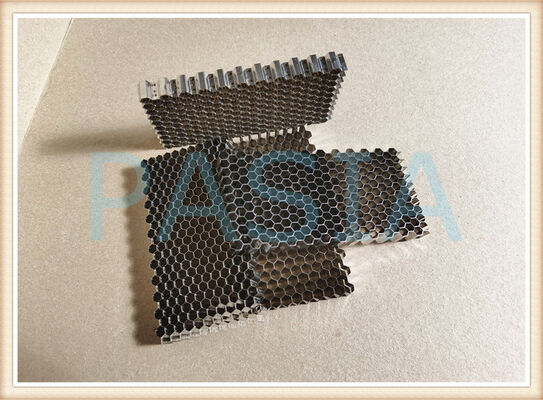

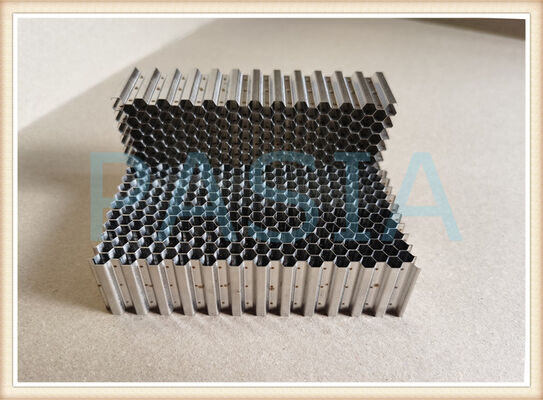

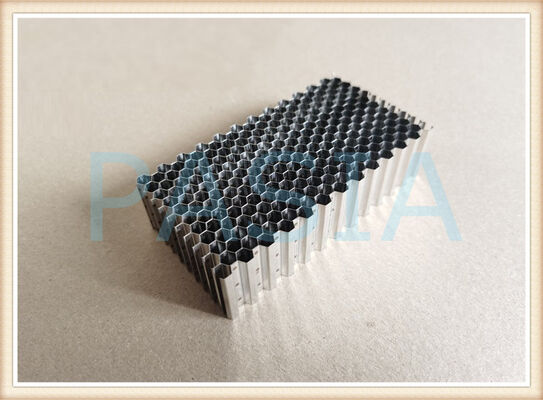

Edelstahl-Waben-Dichtungsstreifen mit Zellengrößen von 0,8 mm bis 5,6 mm für Gasturbinenanwendungen



Unsere Edelstahldichtungsstreifen aus Wabenstruktur sind präzisionsgefertigt für Gasturbinendichtungsanwendungen und bieten überlegene Leckagekontrolle, thermische Stabilität und lange Lebensdauer unter extremen Betriebsbedingungen. Diese aus hochwertigen Edelstahllegierungen gefertigten Dichtungsstreifen sind so konzipiert, dass sie hohen Temperaturen, Oxidation und mechanischem Verschleiß in Turbinen- und Verdichterumgebungen standhalten.



Hauptmerkmale



· Zellengrößen: Erhältlich in einer großen Bandbreite von 0,8 mm bis 5,6 mm, was eine Optimierung für spezifische Spalt-, Leckage- und Reibungstoleranzanforderungen ermöglicht
· Material: Hochtemperatur-Edelstahl (z. B. 304, 316, 321 oder kundenspezifische Güten) für ausgezeichnete Korrosions- und Oxidationsbeständigkeit
· Konstruktion: Gleichmäßiger Wabenkern mit präzise geformten Zellwänden, gelötet oder widerstandsgeschweißt an einem Trägerstreifen
· Ausgezeichnete Reibungstoleranz: Kontrollierte Zellverformung minimiert Rotorschäden bei transientem Kontakt
· Thermische Stabilität: Behält strukturelle Integrität und Dichtungsleistung über weite Temperaturbereiche bei
· Anpassbar: Folienstärke, Zellgeometrie, Streifenbreite, Länge und Konfiguration der Trägerplatte können an kundenspezifische Vorgaben angepasst werden





Entwickelt für Präzision – Technische Spezifikationen



Unsere Waben-Dichtungsproduktlinie unterstützt die folgenden flexiblen Spezifikationen:



Parameter Spezifikationsbereich
Materialoptionen Edelstahl, Haynes 214, Hastelloy X, Hochtemperaturlegierung, Kohlenstoffstahl
Waben-Zellengröße 0,8 mm – 5,6 mm (0,8 mm, 1,6 mm, 2,0 mm, 3,2 mm, 4,2 mm, 5,6 mm usw.)
Zellwandstärke 0,08 mm, 0,1 mm, 0,13 mm, 0,15 mm, 0,2 mm (kundenspezifisch)
Produktformen Ringe, Segmente, Streifen, rechteckige Bleche usw.
Herstellungsverfahren Automatische Laserschweißung, Vakuumlötung usw.



Anwendungen:



· Luft- und Raumfahrt-Dichtungen: Ideal für Flugzeug-Düsentriebwerksverdichter und Turbinenschaufelringe.



· Gasturbinen zur Stromerzeugung: Eingesetzt in GuD-Kraftwerken zur Minimierung von parasitischen Dampflecks, was den durchschnittlichen Wärmeverbrauch um etwa 5 Gramm pro Kilowattstunde Standardkohle reduziert.

· Industrielle Dampfturbinen: Verbessert die Rotorstabilität und Entfeuchtung an den Schaufelspitzen und schützt Komponenten vor Feuchtigkeitserosion.



· Windkanal- und Verdichter-Strömungsrichtungsgeber: Sorgt für laminare Luftströmung und reduziert aerodynamische Verluste in Hochgeschwindigkeits-Prüfanlagen.



· EMI/RFI-Abschirmung: Die metallische Wabenstruktur dient auch als Abschirmung gegen elektromagnetische Interferenzen (EMI) in empfindlichen elektronischen Gehäusen.



Wie effizient ist eine Waben-Dichtung?



· Leckagereduzierung: Im Vergleich zu Labyrinthdichtungen reduzieren Waben-Dichtungen den Dampf-/Luftvolumenstrom um durchschnittlich 30 % – 50 % (bei gleichbleibend geringeren Spalten).



· Thermische Effizienz: Bei 600-MW-Überkritischen Dampfturbinen reduziert der Austausch traditioneller Dichtungen durch Wabenvarianten den Wärmeverbrauch um ca. 5 Gramm Standardkohle pro kWh.

· Lebensdauer: Aufgrund der ausgezeichneten Abriebfestigkeit und dynamischen Anpassungsfähigkeit beträgt die operative Lebensdauer einer Waben-Dichtung typischerweise mehr als das Doppelte von gewöhnlichen Kamm-Dichtungen, was die Wartungsstillstandszeiten erheblich reduziert.

Warum diese Waben-Dichtung wählen – Praxiserfahrung (EEAT-Fokus)



Wir sind kein einfacher Komponentenverteiler, sondern ein Originalhersteller mit tiefgreifenden F&E- und Produktionskapazitäten für Wabenprodukte:



· Inhouse-Expertise: Mit über 11 Jahren Erfahrung in Design, Herstellung und Präzisionsbearbeitung von metallischen Wabenstrukturen übernehmen wir unabhängig alles, von Mikro-Waben-Luftfahrtkomponenten bis hin zu großflächigen Dampfturbinendichtungsringen.



· Proprietäre Technologien: Wir sind einer der wenigen Hersteller in der Branche, die gleichzeitig automatische Laserschweißproduktionslinien und Vakuumlöttechnologie betreiben. Vakuumlötung sorgt für eine außergewöhnlich starke Verbindung zwischen dem Wabenkern und der Trägerplatte – sie wird auch unter kontinuierlicher Hochtemperaturvibration nicht delaminieren.

· Qualitätssicherung: Wir implementieren strikt internationale Qualitätsmanagementstandards und verfügen über die Zertifizierung GB/T 19001-2016 / ISO 9001:2015 sowie GJB 9001C-2017 (Nationaler Standard Chinas), um eine „A-Qualität“ für unsere Produkte zu gewährleisten.

· Globale Fallstudien – Ersthandbeweise: Unsere Waben-Dichtungen wurden erfolgreich in einem Nachrüstungsprojekt für Gasturbinenkraftwerke in Südostasien sowie in der Lieferkette für die Wartung, Reparatur und Überholung (MRO) von Luftfahrttriebwerken in China eingesetzt. In einem Fall halfen wir einem Anbieter von Gasturbinenwartung, die Leckage des Rotorspaltes um 37 % zu reduzieren, was die thermische Zykluslebensdauer der Schaufeln erheblich verlängerte.

Vorteile



1



Sehr geringe Querkopplung 2
Höhere direkte Dämpfung als Labyrinthdichtungen 3
Fehlerverzeihender als Labyrinthdichtungen bei Rotor-Stator-Kontakt 4
Vielfalt an verfügbaren Materialien für eine breite Palette von Anwendungen 5
Kann höhere Temperaturen als herkömmliche Labyrinthdichtungen aushalten
