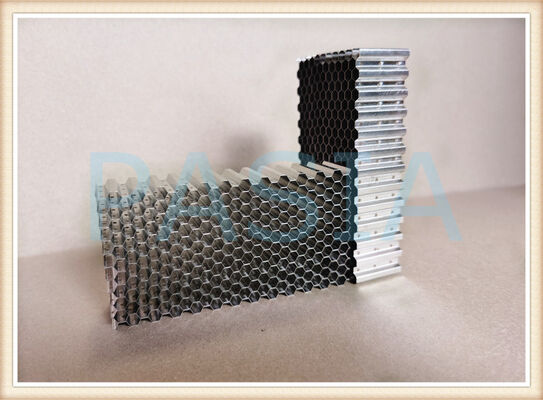

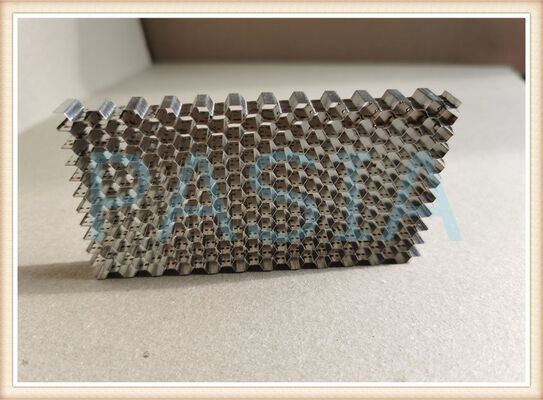

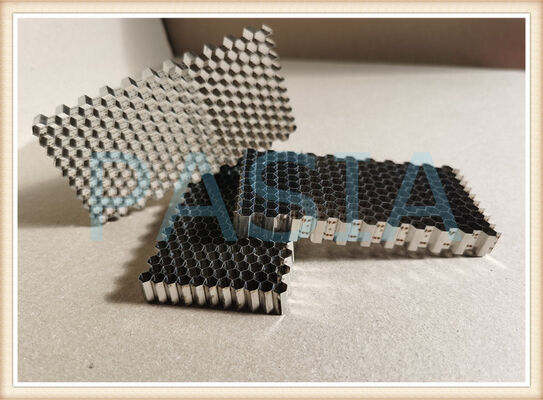

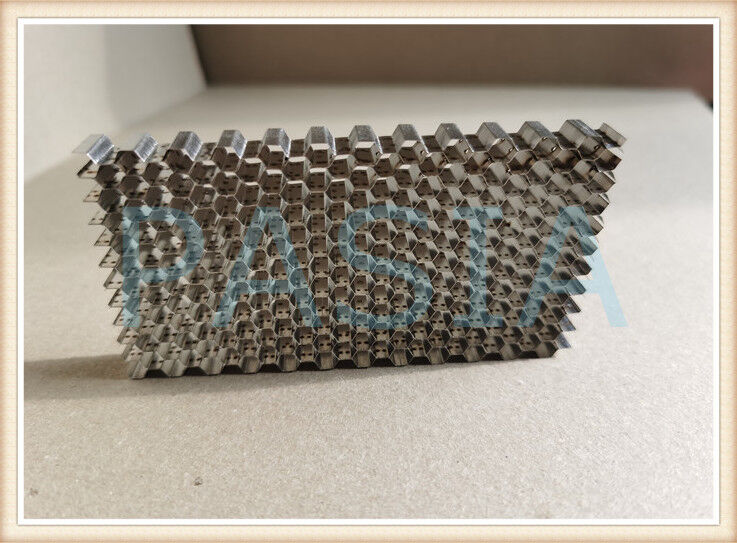

Langlebiger Wabendichtring für LPT-Rotor mit AS9100-Qualität

Unser langlebiger Wabendichtring wurde für die Rotorabdichtung von Niederdruckturbinen (LPT) in Flugzeugtriebwerken, APUs und Industriegasturbinen entwickelt. Es bietet eine bei hohen Temperaturen abriebbare Dichtfläche, die es den Rotorblattspitzen ermöglicht, ein minimales Spiel beizubehalten, wodurch Leckagen reduziert, die Turbineneffizienz verbessert und die Lebensdauer verlängert werden. Jeder Ring wird unter einem AS9100-zertifizierten Luft- und Raumfahrt-Qualitätsmanagementsystem hergestellt und ist für anspruchsvolle thermische, mechanische und aerodynamische Bedingungen ausgelegt.

Hauptmerkmale und Vorteile

· Lange Lebensdauer – Oxidationsbeständige Superlegierungskonstruktion, optimierte Zellengeometrie und robuste Lötverbindungen für hervorragende thermische Ermüdungsbeständigkeit.
· Hochtemperaturleistung – geeignet für Umgebungen mit erhöhtem LPT, wobei je nach Material und Beschichtung eine Legierungsauswahl für Dauerbetrieb bis zu etwa 1000 °C / 1832 °F verfügbar ist.
· Hervorragende Abriebbarkeit – die kontrollierte Wabenzellstruktur ermöglicht es den Blattspitzen, einen präzisen Freiraum zu schneiden, ohne den Rotor zu beschädigen.
· Verbesserte Motoreffizienz – minimiert Spitzenleckagen, unterstützt engere Abstände und hilft, den spezifischen Kraftstoffverbrauch zu senken.
· AS9100-Qualität – vollständige Prozesskontrolle, Materialrückverfolgbarkeit und Inspektionsdokumentation auf Luftfahrtniveau.
· Maßgeschneidert – Ringdurchmesser, Breite, Zellengröße, Foliendicke, Legierung, Beschichtung und Montagemerkmale können nach Kundenzeichnungen angepasst werden.

Anwendungen

· LPT-Rotordichtung für Flugtriebwerke
· Auxiliary Power Units (APUs)
· Industrie- und Schiffsgasturbinen
· Systeme zur Kontrolle des Turbinenspiels bei hohen Temperaturen

Auf Präzision ausgelegt – Technische Spezifikationen

Unsere Wabendichtungsproduktlinie unterstützt die folgenden flexiblen Spezifikationen:

Andere Anwendungen:

· Luft- und Raumfahrt-Dichtung: Ideal für Flugzeugtriebwerkskompressoren und Turbinenabdeckungen.

· Gasturbinen zur Stromerzeugung: Werden in Kombikraftwerken eingesetzt, um parasitäre Dampflecks zu minimieren und so die durchschnittliche Wärme zu reduzieren

Verbrauch um etwa 5 Gramm pro Kilowattstunde Standardkohle.

· Industrielle Dampfturbinen: Verbessert die Rotorstabilität und Entfeuchtung an den Schaufelspitzen und schützt Komponenten vor Feuchtigkeitserosion.

· Strömungsgleichrichter für Windkanäle und Kompressoren: Gewährleistet eine laminare Luftströmung und reduziert aerodynamische Verluste in Hochgeschwindigkeitstestanlagen.

· EMI/RFI-Abschirmung: Die metallische Wabenstruktur dient auch als Abschirmung gegen elektromagnetische Störungen (EMI) in empfindlichen Elektronikgehäusen.

Wie effizient ist eine Wabendichtung?

· Leckagereduzierung: Im Vergleich zu Labyrinthdichtungen reduziert die Wabendichtung die volumetrische Dampf-/Luftleckage um durchschnittlich 30–50 % (bei gleichzeitig geringeren Abständen).

· Wärmeeffizienz: Bei überkritischen Dampfturbinen mit 600 MW reduziert der Austausch herkömmlicher Dichtungen durch Wabenvarianten den Wärmeverbrauch um ca. 5 Gramm Standardkohle pro kWh.

· Lebensdauer: Aufgrund der hervorragenden Abriebfestigkeit und dynamischen Anpassungsfähigkeit ist die Betriebslebensdauer einer Wabendichtung in der Regel mehr als doppelt so hoch wie die gewöhnlicher Wabendichtungen, wodurch sich die Ausfallzeiten aufgrund von Wartungsarbeiten erheblich reduzieren.

Warum sich für diese Wabendichtung entscheiden – Fachwissen aus der Praxis (EEAT Focus)

Wir sind kein einfacher Komponentenhändler, sondern ein Originalhersteller mit umfassenden Forschungs-, Entwicklungs- und Produktionskapazitäten für Wabenprodukte:

· Internes Fachwissen: Mit über 11 Jahren Erfahrung in der Konstruktion, Herstellung und Präzisionsbearbeitung metallischer Wabenstrukturen kümmern wir uns unabhängig um alles von Mikrozellen-Wabenkomponenten für Flugtriebwerke bis hin zu großformatigen Dampfturbinen-Dichtungsringen.

· Proprietäre Technologien: Wir sind einer der wenigen Hersteller in der Branche, der gleichzeitig automatische Laserschweiß-Produktionslinien und Vakuumlöttechnologie betreibt. Das Vakuumlöten gewährleistet eine außergewöhnlich starke Verbindung zwischen dem Wabenkern und der Trägerplatte – selbst bei kontinuierlicher Hochtemperaturvibration kommt es nicht zu einer Delaminierung.

· Qualitätssicherung: Wir setzen internationale Qualitätsmanagementstandards strikt um und verfügen über die GB/T 19001-2016 / ISO 9001:2015-Zertifizierung sowie die GJB 9001C-2017-Zertifizierung (National Standard of China), um „Qualitätsqualität“ für unsere Produkte sicherzustellen.

· Globale Fallstudien – Beweise aus erster Hand: Unsere Wabendichtungen wurden erfolgreich in einem Nachrüstprojekt für ein Gasturbinenkraftwerk in Südostasien sowie in der MRO-Lieferkette (Wartung, Reparatur und Überholung) von Flugzeugtriebwerken in China eingesetzt. In einem Fall haben wir einem Gasturbinen-Wartungsdienstleister geholfen, die Leckage an der Rotorspitze um 37 % zu reduzieren und so die thermische Lebensdauer der Schaufeln deutlich zu verlängern.
