Produktdetails:
Zahlung und Versand AGB:
|
| Material: | Para-Aramid-Papier | Foliendenken: | 0,05, 0,06 oder 0,076 mm |
|---|---|---|---|
| Zellgröße: | 2, 3, 5, 8 mm | Härte: | H18 |
| Höhe: | Maßgeschneidert | Produktname: | Para-Aramid-Wabenkern |

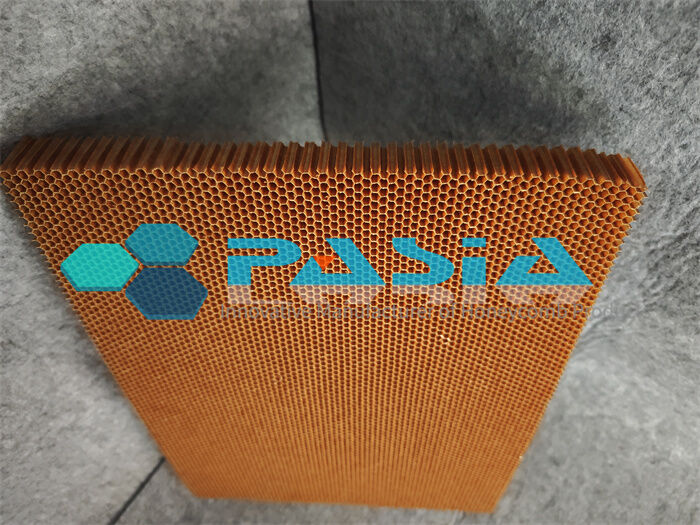

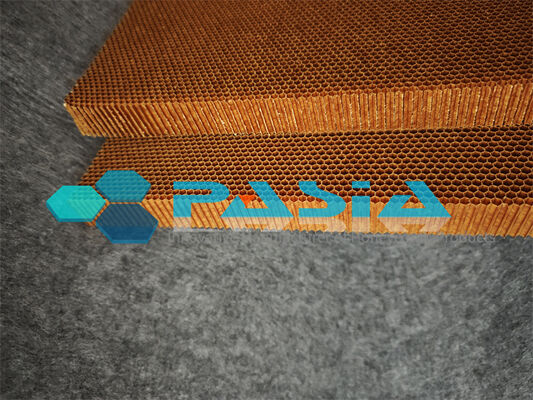

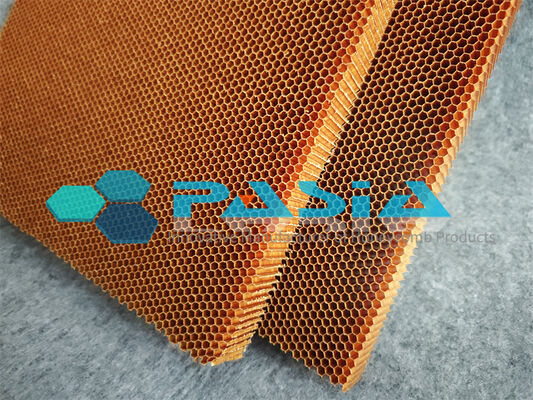

Ultraleichte Aramid-Honeyballkerne für Drohnen-Flugzeugkonstruktionen
Der ultraleichte Aramid-Honeyballkern ist ein leistungsfähiges Strukturkernmaterial, das speziell für Flugkörper von unbemannten Luftfahrzeugen (UAV), Rumpfplatten, Flügel,und zusammengesetzte SandwichstrukturenHergestellt aus Aramidfaserpapier, entweder Metaramid (Nomex®) oder Pararamid (Kevlar®), impregniert mit hitzebeständigem Phenolarharz,Dieser Honigstockkern liefert eine außergewöhnliche Kombination von geringer DichteDa die Luftfahrtindustrie zunehmend dem Leichtgewicht für eine größere Reichweite und Nutzlastkapazität den Vorzug gibt, ist es wichtig, dass die Luftfahrttechnik in den Bereichen Luftfahrt, Luftfahrttechnik, Luftfahrt, Luftfahrttechnik, Luftfahrt, Luftfahrt, Luftfahrt, Luftfahrt, Luftfahrt, Luftfahrt, Luftfahrt, Luftfahrt, Luftfahrt, Luftfahrt, Luftfahrt, Luftfahrt, Luftfahrt, Luftfahrt, Luftfahrt, Luftfahrt, Luftfahrt, Luftfahrt, Luftfahrt, Luftfahrt, Luftfahrt, Luftfahrt, Luftfahrt, Luftfahrt, Luftfahrt, Luftfahrt, Luftfahrt, Luftfahrt, Luftfahrt, Luftfahrt, Luftfahrt, Luftfahrt, Luftfahrt, Luftfahrt, Luftfahrt, Luftfahrt, Luftfahrt, Luftfahrt, Luftfahrt, Luftfahrt, Luftfahrt, Luftfahrt,Aramid-Honighalskernen sind zu einem wichtigen Faktor für das moderne Drohnendesign geworden, wobei jedes eingesparte Gramm Baugrundgewicht direkt zu einer verbesserten Betriebseffizienz führt.
Material und Bau
Der Kern wird aus Aramidfaserpapierblättern hergestellt, die an den Knoten mit thermosetzendem Klebstoff verbunden sind und zu einer sechsseckigen Zellkonfiguration erweitert werden.und dann in hitzebeständiges Phenolarz getaucht und gehärtetDieser Herstellungsprozess erzeugt eine starre, leichte Zellstruktur mit gleichmäßiger Zellgeometrie und gleichbleibenden mechanischen Eigenschaften.Para-aramid-Varianten (auf Kevlar®-Basis) bieten eine höhere Leistung als Meta-aramid-Kerne in Bezug auf das Gewicht, Festigkeit, Steifheit und Müdigkeitshaltung.Die jüngsten Fortschritte in der Ultraleicht-Para-Aramid-Papiertechnologie, wie z. B. 1 Mil Kevlar® N636, ermöglichen nun den Bau von Honigstockkernen mit einer Dichte von bis zu 20 kg/m3, wodurch Sandwichplatten erzeugt werden, die 20~30% leichter sind als herkömmliche 29 kg/m3 Metaramidkerne.
Hauptmerkmale und Vorteile
· Ultra-niedrige Dichte: Erhältlich in Dichten von 20 kg/m3 bis 144 kg/m3, mit Zellgrößen von 1,83 mm bis 9,5 mm, um unterschiedlichen Strukturanforderungen gerecht zu werden.
• Hohe Festigkeits-Gewichts-Verhältnis: Spezifische Steifigkeit bis zu neunmal höher als Stahl, die eine hervorragende Tragfähigkeit bei minimalem Gewicht bietet.
• Ausgezeichnete Kompressions- und Scherleistung: Die stabilisierte Druckfestigkeit erreicht bei 64 kg/m3 bis zu 3,9 MPa bei einer Scherfestigkeit von bis zu 2,0 MPa (L-Richtung).
· Feuerbeständigkeit: Selbstlöschfähigkeit gemäß FAR 25.853 für den Innenraum der Kabine und FAR 25.855 für die Frachträume.
· Thermische Stabilität: Betriebstemperatur bis zu 180°C mit einer Flachdruckfestigkeit von mehr als 85% und einer Scherleistung von mehr als 65% bei hohen Temperaturen.
· Korrosions- und Umweltschutzbeständigkeit: Widerstandsfähig gegen Wasser, Öl, Brennstoff und Pilzwuchs, was eine langfristige Haltbarkeit in unterschiedlichen Betriebsumgebungen gewährleistet.
• Ausgezeichnete dielektrische Eigenschaften: Durch die geringe dielektrische Konstante eignet es sich für Radom- und Antennenanlagen.
· Gute Formbarkeit: Kann durch Wärme in geschwungene und konturierte Formen für komplexe Geometrien der Flugzeugrüstung geformt werden.
Mechanische Eigenschaften des Nomex-Honighalskerns
| Größe der Honigstockzelle (mm)) |
Dichte (Kg/m)3) |
Verringerung der Druckfestigkeit (MPa) | Eigenschaften des Scheren auf der Ebene ((Mpa) | ||||
| reines Kernmaterial | Sandwichstruktur | Stärke | Modul | ||||
| L | W | L | W | ||||
|
1.83 |
48 | 1.8 | 2.28 | 1.38 | 0.79 | 88 | 45 |
| 64 | 3.12 | 3.83 | 1.81 | 1.11 | 100 | 57 | |
|
2.75 |
32 | 0.92 | 1.0 | 0.79 | 0.46 | 66 | 32 |
| 48 | 2.1 | 2.33 | 1.48 | 0.86 | 121 | 54 | |
| 72 | 3.93 | 4.26 | 2.62 | 1.45 | 151 | 65 | |
Mechanische Eigenschaften des Nomex-Honighalskerns 2
| Typ des Kerns | Dichte (kg/m3) |
Stab.comp.str (Mpa) |
L Schereigenschaften ((Mpa) | W Schereigenschaften ((Mpa) | |||||||
| Stärke | Modul | Stärke | Modul | ||||||||
| Typ | Min Ind | Typ | Min Ind | Typ | Min Ind | Typ | Min Ind | Typ | Min Ind | ||
| 3.2-29 | 29 | 0.77 | 0.60 | 0.56 | 0.47 | 25.9 | 17.4 | 0.35 | 0.30 | 14.5 | 11.3 |
| 3.2-48 | 48 | 2.35 | 1.92 | 1.22 | 1.03 | 44.5 | 34.5 | 0.73 | 0.61 | 27.1 | 20.9 |
| 3.2-64 | 64 | 3.88 | 3.22 | 1.72 | 1.55 | 61.0 | 54.0 | 0.99 | 0.82 | 34.0 | 25.0 |
| 3.2-80(E) | 80 | 6.67 | 4.49 | 1.92 | 1.65 | 66.1 | 52.3 | 1.20 | 0.97 | 43.9 | 36.3 |
| 3.2-80 | 80 | 5.19 | 4.69 | 2.22 | 1.95 | 71.0 | 64.0 | 1.23 | 1.05 | 38.4 | 34.0 |
| 3.2-96 ((E) | 96 | 8.99 | 8.78 | 2.49 | 2.25 | 82.8 | 77.5 | 1.73 | 1.67 | 59.1 | 55.5 |
| 4.8 bis 40 | 40 | 1.63 | 1.46 | 0.95 | 0.92 | 38.0 | 36.3 | 0.55 | 0.52 | 23.9 | 22.5 |
| 4.8-48 | 48 | 2.45 | 1.86 | 1.24 | 1.02 | 41.3 | 34.0 | 0.77 | 0.60 | 30.0 | 18.0 |
| 4.8-72 | 72 | 5.28 | 4.60 | 1.70 | 1.32 | 57.1 | 47.5 | 1.09 | 0.80 | 40.5 | 23.2 |
| 4.8EX-48 | 48 | 2.20 | 1.80 | 0.79 | 0.62 | 20.6 | 16.1 | 0.87 | 0.72 | 42.0 | 34.0 |
Anwendung:
Extremely High Strength Para-Aramid Honeycomb Core For High End Application is a high performance non-metallic core which can replace fiberglass and Nomex® honeycomb core materials to achieve significant weight reductions without sacrificing performance in most applications. Verwendungszwecke von Para-Aramidfaser-Honeyball sind Schiffsdecks, Flugzeugküchen, Fußböden, Trennwände, Flugzeugvor- und Rückkante, Radome, Klappen, Zugangspanele und Türen.
