Produktdetails:
Zahlung und Versand AGB:
|
| Al-Klasse: | 5052 | Größe in mm*mm: | 1200*2400 oder individuell |
|---|---|---|---|
| Korrosionsbeständigkeit: | Anodisiert, passiviert | Anwendung: | Stoßabsorbierend |
| Produktname: | Aufpralldämpfer | Dicke: | bis 80 mm |

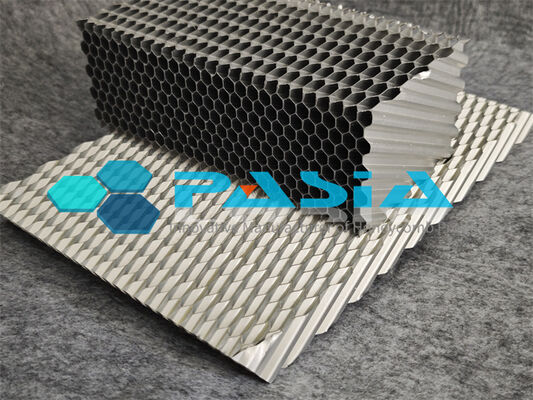

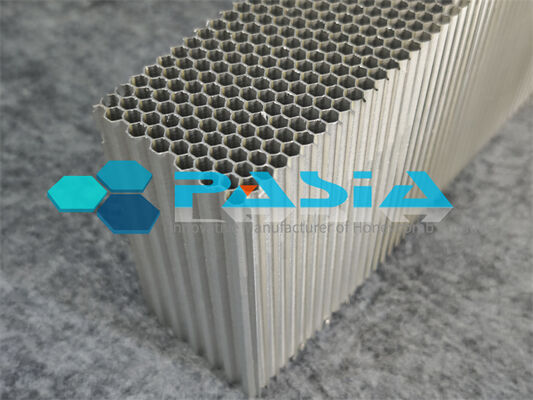

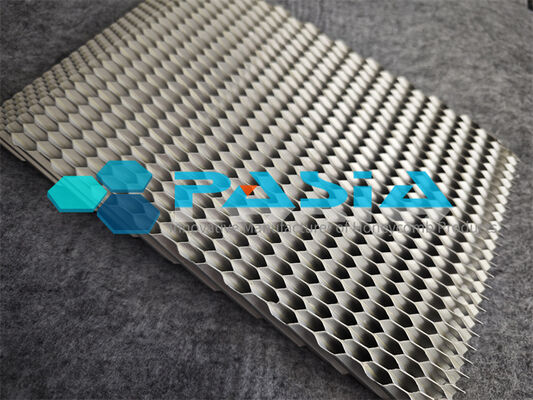

ISO 9001-zertifizierter Aluminium-Honeybomb-Energienabsorber mit individuellen vorgeschnittenen Abmessungen und erweiterten Zellgröße für die Anbringung von 4-Pin-Unterstützungen in Crash-Dummies
Anthropomorphische Prüfgeräte (ATDs) (allgemein als Crash-Test-Dummies bekannt) werden weltweit zur Bewertung von Fahrzeugsicherheitsrückhaltesystemen bei Crash-Tests eingesetzt.Diese geregelten Prüfvorrichtungen, geregelt durch die Hybrid III-Spezifikationen des Code of Federal Regulations der USA (Teil 572, Teil E) und der europäischen EWG-Vorschriften,erfordern strenge Zertifizierungsverfahren, um eine gleichbleibende und wiederholbare Leistung sicherzustellen.
Unser ISO 9001-zertifizierter Aluminium-Honeyball-Energieabsorber ist speziell entwickelt, um den für ATD-Nachbogen-Erweiterungstests erforderlichen präzisen Verzögerungspuls zu erzeugen.Jeder Block wird getestet und intern zertifiziert, um einheitliche und wiederholbare Testergebnisse zu gewährleisten..
---
Technische Spezifikation
Spezifikation der Parameter
Material Aluminiumlegierung 3003-Serie, perforiert
Zerschlagfestigkeit Rc 0,30 MPa ± 10%
Dichte 28,8 kg/m3
Standardzellgröße 19 mm (3⁄4 Zoll)
Unter-erweiterte Zellgröße (4-Pin) ~11/16 Zoll (auf Anfrage)
Standardmaße W 1250 × L 1250 mm
Standarddicken T1 = 152,4 mm (6 Zoll); T2 = 76,2 mm (3 Zoll)
Versorgungsformat Schichten, Streifen oder vorgeschnittenen Abmessungen je Kundenanforderung
---
4-Pin-Support-Fitterung
A key differentiator of this energy absorber is its under-expanded cell size option — available upon request at approximately 11/16″ — which is specifically calibrated to better fit 4-Pin supports used in ATD mounting fixturesDieses Konstruktionsmerkmal gewährleistet:
· Sichere Anbindung an Standard 4-Pin-Stützstrukturen
· Genaue Ausrichtung während der Nackenflexions-Erweiterungstests
· Zuverlässige Pulsgeneration ohne unerwünschte Bewegung oder Verschiebung
---
Benutzerdefinierte vorgeschnittene Abmessungen
Da jedes Prüfprotokoll und jede Scheinkonfiguration einzigartige Anforderungen aufweist, werden unsere Energieabsorber als:
· Scheiben ∆ Sektionen gleicher Dicke für standardisierte Prüfungen
· Streifen schmale Breitenformate für bestimmte Leuchtenkonfigurationen
· Vorgeschnittene Blöcke
Diese Flexibilität ermöglicht es Laboren und Prüfstellen, genau das zu bestellen, was sie benötigen, wodurch Materialverschwendung vermieden und sichergestellt wird, dass der Absorber nahtlos in bestehende Prüfvorrichtungen passt.
---
Qualitätssicherung
· ISO 9001-zertifiziert Alle Aluminium-Honeyball-Produkte sind nach dem ISO 9001-Standard konzipiert und hergestellt
· Interne Zertifizierung ️ Jeder Block wird getestet, um einheitliche und wiederholbare Ergebnisse der ATD-Hals-Zertifizierung zu gewährleisten
· Nachvollziehbare Leistung Zertifizierte Zerschlagfestigkeiten garantieren zuverlässige Verzögerungspulse für die Prüfung der Einhaltung der Vorschriften
---
Anwendungskontext
Halsflexions-Erweiterungstests ️ Die ATD-Zertifizierung erfordert Halsflexions-Erweiterungstests, um die zertifizierte Leistung der Prüfpuppe zu gewährleisten.Unsere Energieabsorber aus Aluminium-Honigstock sind die branchenübliche Lösung für die Erstellung des kontrollierten Aufprallimpulses, der die Eigenschaften der Dummy-Hals-Reaktion validiert..
Abgesehen von der Automobilsicherheit werden ATDs auch für Rollstuhlprüfungen, die Bewertung von medizinischer Ausrüstung,Die Energieabsorber werden als vielseitige Komponenten für ein breiteres Ökosystem der Sicherheitsprüfung eingesetzt..
Spezifikationen:
Die Energieabsorber von Pasia Honeycomb können je nach Zellgröße, Foliendicke und Schicht, Aluminiumqualität, Breite und Länge usw. geliefert werden.Die Form und die Teile können auch nach Anfrage des Kunden angepasst werdenDie Zerkleinernsfestigkeit kann durch die Leistung der Foliendicke und der speziellen Struktur erreicht werden.
| Dichtebereich (Pfund pro Kubikfuß) | Zellgrößenbereich (Durchmesser Zoll) | mit einer Breite von mehr als 20 mm | Foliendicke (mm) | Folienschichten |
| 1 bis 10 | 1 / 8, 1 / 4, 3 / 8, 3 / 4, 3 / 16 usw. | 3003/5052 | 0.04, 0.05, 0.06, 0.08, 0.1 | Einzel-, Doppel- oder Dreifach |
| Musterlot | Spezifikation | D1.5-(0.05+0.05) -3003 | |
| Der Kunde | Standards | ||
| Erforderlicher Wert | Schlussfolgerung | Niederschlagfestigkeit: 9,6 MPa | |
| Geprüft von | Zeit |
Prüfelement: Aluminium-Honeyball-Gleichmassenzerstärkung
Prüfdaten
| Serien | Musterbezeichnung | Breite ((mm) | Länge ((mm) | Höchstbelastung ((N) | Zersetzungsfestigkeit ((MPa) |
| Aluminium-Honigstockkern | 49.0 | 48.0 | 27487.99 | 9.70 | |
| Aluminium-Honigstockkern | 50.0 | 48.0 | 31790.69 | 9.57 | |
| Aluminium-Honigstockkern | 48.0 | 48.0 | 24778.45 | 9.59 | |
| Aluminium-Honigstockkern | 48.0 | 50.0 | 30205.60 | 9.52 | |
| Maximalwert | 50.0 | 50.0 | 31790.69 | 9.70 | |
| Mindestwert | 48.0 | 48.0 | 24778.45 | 9.52 | |
| X-Streifen | 48.8 | 48.5 | 28565.68 | 9.60 |
Prüfkurve:
