Vorgequetschter bidirektionaler Aluminiumwaben-Stoßdämpfer mit konstanter Kraftplattform für Unfallszenarien bei einem Falltest aus 9 Metern

Vorzerstümmelter bi-direktionale Aluminium-Honeyball-Schlagdämpfer mit konstantem Kraftplateau für Testunfallszenarien mit 9 Meter Fall

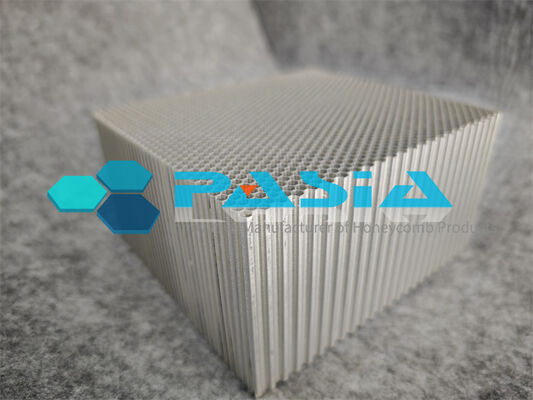

Der vorzerkleinerte bi-direktionale Aluminium-Honeyball-Schlagdämpfer ist eine leistungsstarke Energieabsorptionsvorrichtung, die speziell für Schlagdämpfer im Transportfass von abgebrannten Kernbrennstoffen entwickelt wurde.Konzipiert zur Erfüllung der strengen Anforderungen der 10 CFR Teil 71 Regulierungsabfälle, dieser Dämpfer bietet eine vorhersehbare, konstante Energieabgabe bei hypothetischen Unfallszenarien von 9 Metern.

Im Gegensatz zu herkömmlichen einseitigen Bienenbaummaterialien verfügt dieses Produkt über eine bidirektionale Wellpappearchitektur, die eine gleichmäßige Energieabsorption in zwei orthogonalen Richtungen ermöglicht,Überwindung der einseitigen Einschränkung der traditionellen HonigstockstrukturenDer Vorbrüchprozeß beseitigt die unerwünschte anfängliche Spitzenbelastung und liefert eine ideale elastisch-perfekt-plastic-crushing-Reaktion.

---

2. Technisches Prinzip

2.1 Zerschlagmechanismus

Unter Druckbelastung außerhalb der Ebene erleidet die Aluminium-Honeypot-Struktur eine fortschreitende plastische Verformung.gefolgt von Plastikkollaps, wenn die Zellwände kontrollierterweise schwenken und faltenDieser gleichmäßige Zusammenbruchsprozess verbreitet sich durch die Dicke der Honighals und wandelt die kinetische Energie in Verformungsarbeit um, wobei die Kraft fast konstant ist.

2.2 Der Vorteil vor dem Zerkleinern

Das Vorbrüten führt eine kontrollierte anfängliche plastische Verformung des Honigsaumblocks ein und beseitigt die mit dem Einbruch verbundene Spitzenlast.das vorgeschliffene Material erreicht unmittelbar nach dem Beladen ein im wesentlichen gleichmäßiges Spannungsplatto.

3. Hauptmerkmale

Beschreibung des Merkmals Nutzen

Vorzerstümmelter Zustand Anfängliche plastische Verformung während der Herstellung Elimination von Spitzenbelastungen; sofortige konstante Kraftantwort

Bi-Directional Energy Absorption Wellentwurf ermöglicht die Zerkleinernsfähigkeit in zwei orthogonalen Achsen

Konstante Kraft Plateau Einheitliche Zerkleinernspanne auf ~ 70% Belastung Vorhersagbare Verzögerung; ermöglicht eine genaue Sicherheitsanalyse

Temperaturunempfindlichkeit Stabile Leistung von -20°F bis 100°F (-29°C bis 38°C) Zuverlässig unter allen Transport- und Lagerauflagen

Korrosionsbeständigkeit 5052 Aluminiumlegierung mit anodierter/pasivierter Oberfläche Geeignet für den Seeverkehr und die langfristige Lagerung

Hohe Festigkeits-Gewichts-Verhältnis Dichtebereich: 1-10 lb/ft3; Zermalmungsfestigkeit anpassbar Minimiert das Nutzlastgewicht und maximiert den Schutz

---

4. technische Spezifikationen

4.1 Standardkonfiguration

Spezifikation der Parameter

Material Aluminiumlegierung 5052 (korrosionsbeständige Qualität)

Konfiguration Bidirektionale Wellpappe

Zustand Vorzerstümmelung (Spitzenbelastung eliminiert)

Plateau-Spannung ≥ 15 MPa (erfüllt die Mindestanforderung von 12,35 MPa)

Zellgröße anpassbar (1/8", 1/4", 3/8", 3/4", 3/16" verfügbar)

Foliendicke 0,04 ∼0,10 mm (anpassen)

Folienschichten Ein-, Doppel- oder Dreischicht

Maximaler Bruchschlag bis zu 70% der ursprünglichen Dicke

4.2 Leistungsmerkmale

Parameterwert

Energieabsorptionswirksamkeit Konstante Kraftplateau von 0% bis ~ 70% Dehnung

Betriebstemperaturbereich -29°C bis 38°C (-20°F bis 100°F)

Luftfeuchtigkeitsbereich 0 ∼ 100% (keine Leistungsminderung)

Dichtebereich 1·10 lb/ft3 (anpassbar pro Anwendung)

Toleranz für die Bruchfestigkeit bis zu den angegebenen Toleranzen pro Produktionssparte

---

5. Bi-Directional Design Vorteil

5.1 Strukturelle Architektur

Die beidseitige Wellpappe besteht aus einer halbregelmäßigen Sechseck-Wallpappe-Struktur, die die Absorption von Energie in Y- und Z-Richtungen ermöglicht.Überwindung der einseitigen Einschränkung herkömmlicher Honigstockmaterialien.

5.2 Leistungsprüfung

Untersuchungen haben gezeigt, dass beidseitig gewölbtes Honigstock-Aluminium:

• Plateau-Spannung von 15 MPa, die die für den Fassenschutz des Typs NAC-STC erforderlichen 12,35 MPa übersteigt

· Längere Energieabsorptionsbereiche im Vergleich zu einseitigen Honigstöcken

· Validierung eines Modells im Maßstab: Energieabsorptionsverhältnis von 103:1 bei 10:1

---

6. 9-Meter-Testleistung

6.1 Rechtsrahmen

Gemäß 10 CFR Teil 71 müssen Transportfässer für abgebrannte Kernbrennstoffe einem hypothetischen Fall von 9 Metern auf eine unnachgiebige Oberfläche standhalten, ohne die Integrität der Eindämmung zu beeinträchtigen.Der Schlagbegrenzer mit dieser vorgeschliffenen bidirektionalen Honighals muss:

1Beschränken Sie die Höchstverzögerung auf ≤ 60 g bei allen Fallorientierungen

2Bleiben Sie während der gesamten Veranstaltung an dem Fass befestigt.

3. Verhindern Sie den Kontakt der Überpackung mit der Zieloberfläche

6.2 Fallprüfkonfigurationen

Der Dämpfer wurde in drei kritischen Fallstellungen validiert:

Kritische Konstruktionsüberlegungen für die Testtemperatur der Fallorientierung

Vertikal (Ende) -30°F Maximaler axialer Zermalmungsbedarf

Horizontale (seitige) +120°F Größte Berührungsfläche; Seitenaufprall

Neigung (30°/60°) Umgebung Kombinationslastbedingungen

Prüfelement: Aluminium-Honeyball-Gleichmassenzerstärkung

Prüfdaten
