Produktdetails:
Zahlung und Versand AGB:
|
| Material: | Aramidpapier | Foliendenken: | 0,05, 0,06 oder 0,076 mm |
|---|---|---|---|
| Zellgröße: | 2, 3, 5, 8 mm | Beschichtung: | Phenolharz |
| Höhe: | Maßgeschneidert | Produktname: | Aramid-Wabenkern |

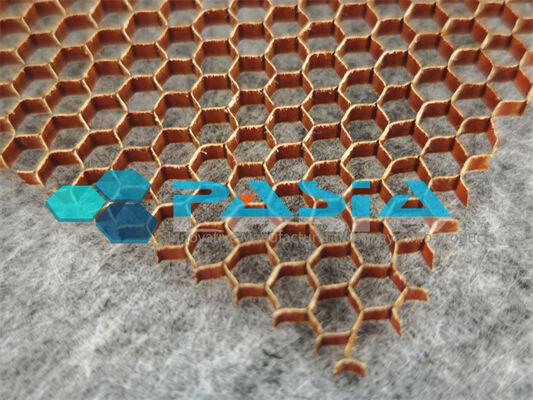

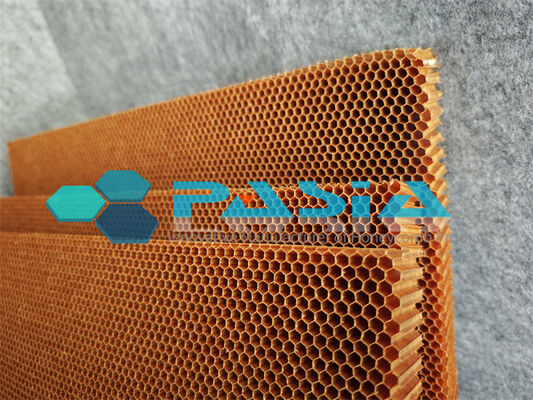

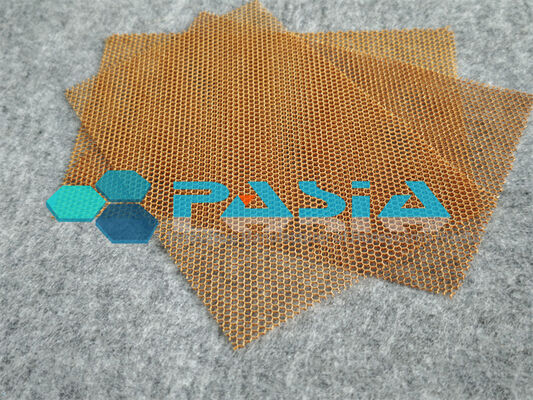

Extrem hohe spezifische Steifigkeit Leichtgewicht ausgewogene Leistung Aramidfaser Nomex Honighals Kern
Extrem hohe spezifische Steifigkeit Leichtgewicht ausgewogene Leistung Aramidfaser Nomex Honeycomb Core ist eine Verstärkungsschicht für ein sandwichgestütztes Verbundwerkstoff,mit einer Dicke von mehr als 0,05 mm,Seitdem das Konzept der Sandwich-Strukturen 1940 entstand, haben sich Kernmaterialien durch Balsaholz, Metall-Honigstock,aus GlasfaserDie Aramid-Papier-Honigsehe ist der Höhepunkt dieser Entwicklung.Das repräsentativste Produkt auf dem Markt ist die Nomex®-Meta-Aramid-Papier-Honigsehe., die in den 1960er Jahren von DuPont erfunden und vermarktet wurde.
Das Arbeitsprinzip basiert auf dem Sandwich-Konzept des "I-Beams": Der niedrigdichte Aramid-Honeyballkern wird zwischen hochfeste Folien (Kohlenstofffaser, Glasfaser,oder Metall) durch Harzfolie oder Autoklavenprozesse gebundenDie hochfesten Fassblätter tragen Zug- und Druckbelastungen, während der Aramid-Honeyballkern den Abstand zwischen den Fassblättern aufrechterhält, Scherkräften widersteht und Unterstützung bietet.Diese Struktur verteilt Material effizient von der neutralen Achse wegSandwichkonstruktionen aus Aramid-Honigstock können das Baugehalt erheblich reduzieren und gleichzeitig die Steifigkeit erhalten.
Der Aramid-Honeyballkern wird durch einen Prozess hergestellt, der Klebstoff, Stapeln, Heißpressen, Ausdehnen, Harzimpregnierung, Aushärten und Schneiden umfasst.Klebstoff ist entscheidend für die Zellregelmäßigkeit und KnotenfestigkeitDie Steckgenauigkeit beträgt ±0,05 mm und die automatische Steckgeschwindigkeit beträgt bis zu 360 Blätter/Stunde.die Produkterzeugung und Leistungskonsistenz direkt bestimmen.
Mechanische Eigenschaften des Nomex-Honighalskerns
| Größe der Honigstockzelle (mm)) |
Dichte (Kg/m)3) |
Verringerung der Druckfestigkeit (MPa) | Eigenschaften des Scheren auf der Ebene ((Mpa) | ||||
| reines Kernmaterial | Sandwichstruktur | Stärke | Modul | ||||
| L | W | L | W | ||||
|
1.83 |
48 | 1.8 | 2.28 | 1.38 | 0.79 | 88 | 45 |
| 64 | 3.12 | 3.83 | 1.81 | 1.11 | 100 | 57 | |
|
2.75 |
32 | 0.92 | 1.0 | 0.79 | 0.46 | 66 | 32 |
| 48 | 2.1 | 2.33 | 1.48 | 0.86 | 121 | 54 | |
| 72 | 3.93 | 4.26 | 2.62 | 1.45 | 151 | 65 | |
Mechanische Eigenschaften des Nomex-Honighalskerns 2
| Typ des Kerns | Dichte (kg/m3) |
Stab.comp.str (Mpa) |
L Schereigenschaften ((Mpa) | W Schereigenschaften ((Mpa) | |||||||
| Stärke | Modul | Stärke | Modul | ||||||||
| Typ | Min Ind | Typ | Min Ind | Typ | Min Ind | Typ | Min Ind | Typ | Min Ind | ||
| 3.2-29 | 29 | 0.77 | 0.60 | 0.56 | 0.47 | 25.9 | 17.4 | 0.35 | 0.30 | 14.5 | 11.3 |
| 3.2-48 | 48 | 2.35 | 1.92 | 1.22 | 1.03 | 44.5 | 34.5 | 0.73 | 0.61 | 27.1 | 20.9 |
| 3.2-64 | 64 | 3.88 | 3.22 | 1.72 | 1.55 | 61.0 | 54.0 | 0.99 | 0.82 | 34.0 | 25.0 |
| 3.2-80(E) | 80 | 6.67 | 4.49 | 1.92 | 1.65 | 66.1 | 52.3 | 1.20 | 0.97 | 43.9 | 36.3 |
| 3.2-80 | 80 | 5.19 | 4.69 | 2.22 | 1.95 | 71.0 | 64.0 | 1.23 | 1.05 | 38.4 | 34.0 |
| 3.2-96 ((E) | 96 | 8.99 | 8.78 | 2.49 | 2.25 | 82.8 | 77.5 | 1.73 | 1.67 | 59.1 | 55.5 |
| 4.8 bis 40 | 40 | 1.63 | 1.46 | 0.95 | 0.92 | 38.0 | 36.3 | 0.55 | 0.52 | 23.9 | 22.5 |
| 4.8-48 | 48 | 2.45 | 1.86 | 1.24 | 1.02 | 41.3 | 34.0 | 0.77 | 0.60 | 30.0 | 18.0 |
| 4.8-72 | 72 | 5.28 | 4.60 | 1.70 | 1.32 | 57.1 | 47.5 | 1.09 | 0.80 | 40.5 | 23.2 |
| 4.8EX-48 | 48 | 2.20 | 1.80 | 0.79 | 0.62 | 20.6 | 16.1 | 0.87 | 0.72 | 42.0 | 34.0 |
Wesentliche Merkmale
| Eigenschaften | Einzelheiten |
| Leichtgewicht und hohe Festigkeit, extrem hohe spezifische Steifigkeit | Die Dichte reicht von 24 kg/m3 bis 160 kg/m3 und erfüllt verschiedene Anforderungen an die Konstruktion. Die spezifische Steifigkeit beträgt etwa das 9-fache der Stahldichte.mit einer Breite von nicht mehr als 50 mm,. bis zu 50% leichter als Aluminium-Honigstock des gleichen Volumens. |
| Ausgezeichnete Flammschutzfähigkeit und Selbstlöschung | Schmilzt nicht oder tropft nicht, wenn es Feuer ausgesetzt ist, löscht sich selbst, hat eine geringe Rauchdichte und eine geringe Toxizität und erfüllt die strengsten Brandschutznormen in der Luftfahrt und der Hochgeschwindigkeitsbahn (einschließlich FST-Flamme,Rauch, Toxizität). |
| Ausgezeichnete Korrosionsbeständigkeit | Sie ist bei hoher Feuchtigkeit stabil, gegen Säuren, Alkalien, Meerwasser und Schimmel resistent, rostigt nie und eignet sich ideal für Meeres-, Außen- und feuchte Umgebungen. |
| Einzigartige Widerstandsfähigkeit und Schwingungsdämpfung | Absorbiert Stoß- und Vibrationsenergie und schützt interne Geräte; ideal für Luftfahrt, Militär und andere dynamisch belastete Strukturen. |
| Gute elektromagnetische Transparenz (Radomleistung) | Minimale Dämpfung von Radar- und Mikrowellensignalen, die es ideal für Radome, Antennengehäuse und Stealth-Strukturen in UAVs macht. |
| Ausgezeichnete Bearbeitungsfähigkeit und Reparaturfähigkeit | Einfach zu bearbeiten und zu formen (einschließlich gebogener oder spitzerer Formen) und vor Ort zu reparieren |
| Wirksame Isolierung vor Wasser, Schall, Strom und Hitze | Die eingeschlossenen Luftzellen machen es zu einem natürlichen thermischen und akustischen Isolator, der eine überlegene thermische und akustische Isolierung bietet. |
Vorteile
| Vorteile | Spezifische Leistung |
| Leichtgewicht | 30%-70% Gewichtsreduzierung im Vergleich zu traditionellen Metall- oder festen Laminaten; 50% leichter als Aluminium Honigstock; verbessert Kraftstoffeffizienz, Reichweite oder Nutzlast |
| Ausgeglichene Leistung | Kombination aus leichtem Gewicht, hoher Festigkeit, Feuerbeständigkeit, Korrosionsbeständigkeit, Wärme- und Schalldämmung,Die Einheitliche Technologie für die Erstellung von Werkzeugen und die elektromagnetische Transparenz |
| Prozesskompatibilität | Kompatibel mit Kohlenstofffaser-Prepregs, Glasfaser-Prepregs, Metallflächen; geeignet für Autoklaven, Kompressionsformen und andere Verfahren |
| Keine galvanische Korrosion | Nichtmetallisch, vermeidet galvanische Korrosion bei Kontakt mit Kohlenstofffaserhaut |
| Ausgezeichnete Ermüdungs- und Kriechfestigkeit | Hohe Ermüdungsbeständigkeit, kein Zusammenbruch oder keine Verformung unter langfristiger Belastung; dimensionell stabil unter thermischem Zyklus und Vibrationen; langlebiger als PMI- oder PU-Schaumstoffe |
| Durchbruch bei der Lokalisierung | Inländisches Aramidpapier (z. B. YT-Serie, HKD-Serie, PTF-Serie) in stabiler Produktion, das langfristige ausländische Monopol durchbricht; Kosten deutlich gesenkt |
| Reife gesamte Industriekette | Inländische Unternehmen haben komplette Ketten von Aramidfasern, Größenmittel, Aramidpapier, Harz, Prepreg bis hin zu Honigstockkernen und Verbundteilen gebaut.Leistung entspricht den Boeing-BMS8-124- und Airbus-DHS142115ST-Normen |
Anwendungsbereiche
1 Luft- und Raumfahrt
· Strukturteile von Flugzeugen: Flügel, Klappen, Aileronen, Gehäuse, Radome, Motorkappen, Kabinentüren, Sparen, Rippennetze
· Innensysteme: Kabinenböden, Frachtböden, Seitenwandplatten, Gepäckregalen, Dekorationsteile
· Satellitenantennen und -radome: weit verbreitet für Satellitenantennenreflektoren, Luft- und Bodenradargehäuse
· Startfahrzeuge: Raketengehäuse usw.
· eVTOL / Flugzeuge in geringer Höhe: ultrafeine Kerne (Wandstärke nur 0,02 mm)
2 Eisenbahnverkehr
· Karosserie-Strukturen: Dächer, Fensterrahmen, Gepäckregale, Trennwände, Böden, Fahrertische, Ausrüstungsschleusen
· Innenmaterialien: Innenwandplatten, Deckenplatten, Schränke für Hochgeschwindigkeitszüge/U-Bahnen müssen strengen Brandschutznormen entsprechen (z. B. EN 45545-2)
3 Marine und Offshore
· Rumpfkonstruktionen, Innenschottplatten, Sandwichkonstruktionen auf dem Deck
· Yachten und Rennboote ̇ hervorragende Wasser- und Stoßfestigkeit
4 Verteidigungs- und Schutzmittel
· ballistische Helme, Körperpanzer, ballistische Platten
· Raketentransportfahrzeuge, Militärunterkünfte
· Satellitenantennengehäuse, militärische Radome
5 Hochwertige Sportgeräte
• Wettkampfski, Wasserski, Surfbrett und Snowboard
· Hochleistungs-Schläger (Badminton, Tennis)
· Karosserieteile für Formel-1-Fahrzeuge, Gehäuse, Hochleistungs-Rennwagen, Schneemotoren
6 Neue Energie und Bauwesen
· Windturbinen-Gasellendeckel, -blätter
· Bauverstärkung, Sandwichplatten für den Bau
· Akustikplatten (Vibrationsdämpfung verbessert die Klangqualität)
