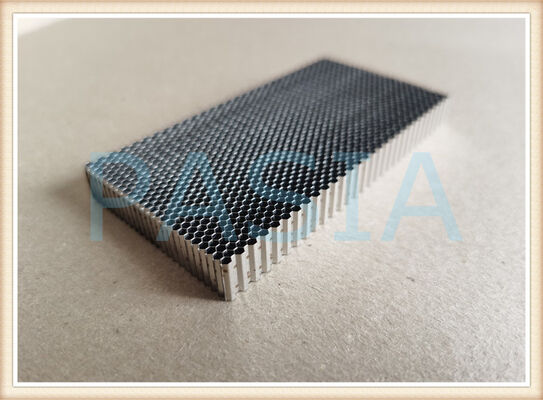

Die vakuumgelötete Waben-Dampfturbinenspitzendichtung ist eine präzisionsgefertigte, abreibbare Dichtungskomponente, die speziell für die Kontrolle des Schaufelspitzenspiels von Dampfturbinen entwickelt wurde. Diese Dichtung verfügt über eine ultrafeine 0,8 mm dicke sechseckige Zellenstruktur aus 0,1 mm dickem Superlegierungsblech und wird durch fortschrittliche Vakuumlöttechnologie hergestellt, um eine außergewöhnliche Leckagereduzierung, Rotorstabilität und Betriebslebensdauer in Hochtemperatur- und Hochdruckdampfumgebungen zu gewährleisten.

Mit seiner Mikrozellengeometrie und der robusten Metallkonstruktion stellt dieses Dichtungssystem eine überlegene Alternative zu herkömmlichen Labyrinthdichtungen dar und bietet eine engere Spielkontrolle und dynamische Anpassungsfähigkeit während des Turbinenbetriebs.

Materialspezifikationen

Der 0,1 mm dünne Streifen ermöglicht eine präzise Zellbildung bei gleichzeitiger Wahrung der strukturellen Integrität, während die ultrakleine Zellgeometrie von 0,8 mm die Dichtungsoberfläche maximiert und die Dämpfungseigenschaften verbessert.

Prozesstechnik – Vakuumlöten

Diese Dichtungskomponente wird mithilfe der Vakuumlöttechnologie hergestellt, einem hochpräzisen Verbindungsprozess, der in einer kontrollierten Vakuumofenumgebung durchgeführt wird. Zu den wesentlichen Vorteilen gehören:

Vorteil der Prozessmerkmale

Sauerstofffreie Umgebung verhindert Oxidation und Kontamination während des Lötzyklus und gewährleistet eine makellose metallurgische Verbindung

Gleichmäßige Wärmeverteilung Garantiert eine gleichbleibende Lötqualität über die gesamte Wabenstruktur

Präzise Temperaturregelung Erzielt einen optimalen Fluss und eine optimale Benetzung des Zusatzwerkstoffes, ohne das Grundmaterial zu überhitzen

Hohe Verbindungsfestigkeit Erstellt robuste, dichte Verbindungen zwischen dem Wabenkern und dem Stützring/Stützstruktur

Minimale thermische Verformung. Behält die Maßhaltigkeit der 0,8-mm-Mikrozellen während des Lötzyklus bei

Die vakuumgelötete Konstruktion stellt sicher, dass die Wabenspitzendichtung ihre strukturelle Integrität auch bei extremen Temperaturwechseln und mechanischen Vibrationen beibehält.

Designmerkmale und Vorteile

1. Mikrozellengeometrie (0,8 mm Zellenseite)

Durch die außergewöhnlich kleine Zellgröße (0,8 mm) entsteht eine dichte, feinstrukturierte Versiegelungsmatrix, die:

· Reduziert die Dampfleckage über den Schaufelspitzenspalt erheblich

· Vergrößert die Oberfläche für eine verbesserte Dämpfung aerodynamischer Vibrationen

· Bietet eine feinere Abriebbarkeit für optimales Laufspiel

2. Ultradünne Wandkonstruktion (0,1 mm Platte)

Die Plattenstärke von 0,1 mm ermöglicht:

· Leichte Konstruktion mit minimaler Zentrifugalbelastung des Turbinenrotors

· Schnelle thermische Reaktion passend zum Klingenmaterial

· Verbesserte Abriebbarkeit – die dünnen Wände nutzen sich beim ersten Reiben vorhersehbar ab und sorgen so für ein optimales Dichtungsprofil

3. Dämpfung und Vibrationsunterdrückung

Die Wabenzellstruktur bietet von Natur aus:

· Hervorragende mechanische Dämpfung, wodurch die Schwingungsamplituden der Schaufeln reduziert werden

· Unterdrückung von durch Dampfströmung angeregten Vibrationen (eine häufige Ursache für Ermüdung bei hoher Lastspielzahl)

· Verbesserte Rotorstabilität über den gesamten Betriebsbereich

4. Abreibbare Dichtungsschnittstelle

Während des Turbinenstarts und des Übergangsbetriebs berührt (reibt) die Schaufelspitze leicht die Wabendichtfläche. Das 0,8-mm-Zellendesign gewährleistet:

· Kontrollierter, vorhersehbarer Verschleiß des Dichtungsmaterials

· Minimale Beschädigung der Klingenspitze

· Selbstgenerierter optimaler Räumweg

· Reduzierte Leckage, ohne dass eine manuelle Spieleinstellung erforderlich ist

Leistungsvorteile

Verbesserung/Ergebnis der Leistungsmetrik

Leckagereduzierung Bis zu 30–50 % weniger Spitzenleckage im Vergleich zu herkömmlichen Labyrinthdichtungen

Steigerung der Turbineneffizienz 1–3 % Verbesserung der Stufeneffizienz (Reduzierung der Wärmerate)

Rotorstabilität Unterdrückung subsynchroner Vibrationen und Dampfwirbelinstabilität

Beibehaltung des Spiels Hält enge Spiele (radial nur 0,3–0,5 mm) über lange Betriebszeiträume aufrecht

Widerstand gegen thermische Wechselwirkungen Behält die strukturelle Integrität über Tausende von Start-/Stopp-Zyklen hinweg bei

Lebensdauer Verlängerte Bauteillebensdauer durch optimierten Verschleißwiderstand und Korrosionsschutz

Auf Präzision ausgelegt – Technische Spezifikationen

Unsere Wabendichtungsproduktlinie unterstützt die folgenden flexiblen Spezifikationen:
