| Material: | Edelstahl | Bindung: | Schweißen |
|---|---|---|---|
| Materialstärke: | 0,08–0,2 mm | Zellenseitenlänge: | 0.8-25 Millimeter |
| Höhe: | 3-250 mm | Gestaltung: | Drahtschnitt |
| Grad: | SS316L |

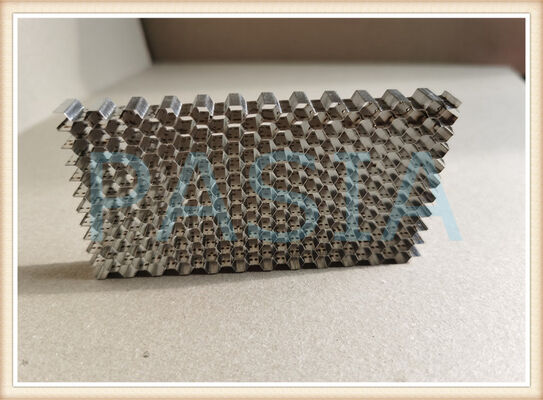

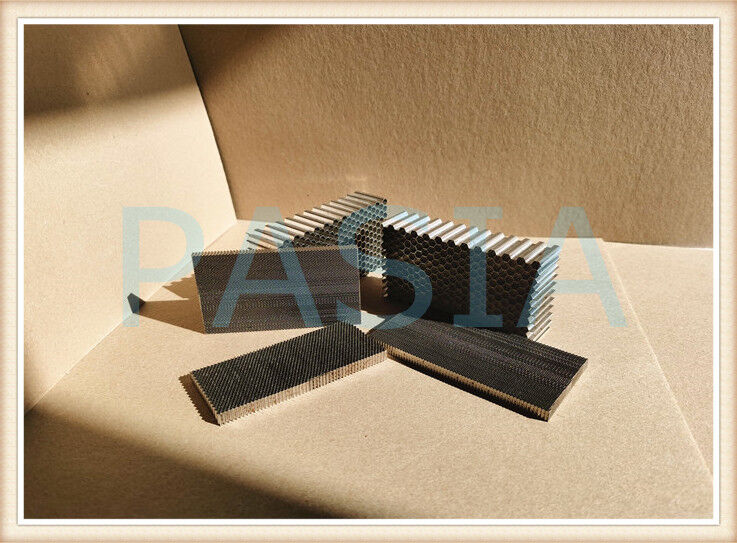

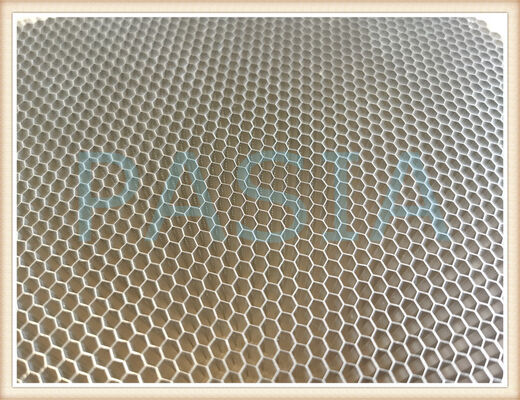

316L korrosionsbeständiger Wabenkern aus rostfreiem Stahl, punktgeschweißt
Der korrosionsbeständige Wabenkern aus 316L-Edelstahl wird punktgeschweißt und aus mehreren gewellten Edelstahlblechen gemäß einer genau festgelegten Zellgröße geschweißt, während die Wellung auf einer Zahnradpresse verarbeitet wird und die Bleche von einer Walze aus gewalztem Edelstahl geliefert werden. Für die spezielle Form und die geringe Menge, die benötigt wird, sollte ein Drahtschneideverfahren verwendet werden, um den gewünschten Zweck zu erreichen. Sechseckige Zellen zur Herstellung dieser Streifen werden durch Schweißpunkte zwischen ihnen hergestellt. Das Punktschweißgerät besteht aus drei Elektroden im oberen Teil, die über die Breite des Wellblechstreifens fünf Schweißpunkte tragen. Punktschweißgerät mit Press- und Vorschubmechanismus. In jedem Einheitsbereich sind fünf Schweißer tätig, um sicherzustellen, dass die Festigkeit ausreichend und gleichmäßig verteilt ist, basierend auf dem Elektrodenschweißen von Stapel und Widerstand. Der Wabenkern erfordert im Allgemeinen eine gute Präzision des Schweißprozesses, eine hohe Gerätekontrolle am Produkt und eine strenge Qualitätskontrolle während des Prozesses. Edelstahlwaben werden hauptsächlich für die Luft- und Raumfahrt, hochindustrielle Anwendungen und zivile Bereiche verwendet, wobei die Struktur aus speziellen Folien (Platten) besteht. Anstelle der allgemein üblichen Klebeverbindung werden zwischen den Verbindungsbereichen der sechseckigen Formen Edelstahlwaben eingeschweißt.
Spezifikationen
| Zellgröße (mm) | 25.0 | 16.0 | 12.7 | 10.0 | 6.4 | 5.6 | 4.8 | 3.2 | 1.6 | 0,8 |
| Höhenbereich (mm) | 50-450 | 50-450 | 50-150 | 50-150 | 5-100 | 5-90 | 5-60 | 5-60 | 3-30 | 3-25 |
| Folienstärke (mm) | 0,20 | 0,20 | 0,20 | 0,20 | 0,20 | 0,20 | 0,20 | 0,20 | 0,076 | 0,05 |
| Kubische Dichte (kg/m3) | 165 | 256 | 320 | 403 | 616 | 699 | 806 | 1164 | 909 | 1164 |
| Materialien | SS304, SS316 oder SS316L | |||||||||
| Schweißen | Punktschweißen mit einer Fläche von fünf Punkten oder Laserschweißen | |||||||||
| Formen | Kundenspezifische Formen verfügbar, nicht beschränkt auf Ring, Platte, Schlaufe usw | |||||||||
Eigenschaften
Geschweißte Wabenkerne, egal aus welchem Material, wie Aluminium, Edelstahl, Stahl, Titan usw., besitzen bessere mechanische Eigenschaften als normal hergestellte geklebte Wabenkerne. Es schneidet also in puncto Festigkeit, Modul, Korrosionsbeständigkeit, Dimensionsstabilität usw. deutlich besser ab als herkömmliche Waben, die mit Klebstoff verbunden sind. Im Allgemeinen sollten jedoch diese kritischen Leistungsvariablen bewertet werden: Material, Luftstrom und Dämpfung.
1. Materialzusammensetzung
Die Edelstahlsorte sollte entsprechend der tatsächlichen Anwendung berücksichtigt werden. Andere kundenspezifische Materialien als Edelstahl sind auf Anfrage erhältlich. Hier sind die Parameter, die ausgewertet werden müssen:
Haltbarkeit
Der erste Aspekt, der bewertet werden muss, ist die Art und Qualität des Materials. Anschließend kann die später ausführlich besprochene Beschichtung die Haltbarkeit verbessern.
Gewicht
Material, Struktur und Dicke des Materials können das Gesamtgewicht des Teils beeinflussen.
2. Korrosionsbeständigkeit
Typischerweise sollten in Brandungsumgebungen Messing und Edelstahl verwendet werden. Galvanische oder nichtleitende Oberflächenbeschichtungen können die Korrosionsbeständigkeit aller Wabentypen verbessern.
3. Abschirmleistung
Verschiedene Angebote an Wabenkernmaterialien weisen unterschiedliche elektrische Leistungen auf, was sowohl auf die inhärenten Eigenschaften des Grundmaterials als auch auf die unterschiedlichen Herstellungsverfahren bei der Wabenformung zurückzuführen ist. Daher können unterschiedliche EMI-Abschirmungsleistungen realisiert werden. Die Abschirmleistung für verschiedene Materialien wird in Messing, Aluminium, Stahl und Edelstahl eingeteilt. Eine Plattierung kann die Wabenabschirmung verbessern.
Spezifische Dämpfungsanforderungen können entweder durch plattierte oder unplattierte Legierungen erfüllt werden. Die Beschichtung erhöht die Kosten für die Entlüftung des Endprodukts. Zu den Beschichtungsverfahren zur Verbesserung der Abschirmung zählen Nickel, Zinn, Zinn-Blei und Zink.
4. Luftstrom und Dämpfung
Luftstrom und Dämpfung sind umgekehrt proportional. Unendlich große Wabenzellen führen zu einer unendlich kleinen Dämpfung (und umgekehrt). Typischerweise werden als Grundlage für die Konstruktion die Anforderungen an die Luftstromleistung berechnet, um die thermischen Leistungsanforderungen für die Baugruppe zu erfüllen, auf der die Entlüftung installiert werden soll. Sobald der Luftstrom bestimmt ist, können die Dämpfung und andere Anforderungen bewertet werden. Standard-Zellengrößen für Waben sind 1/16 Zoll, 1/8 Zoll und 1/4 Zoll, wobei 1/8 Zoll am häufigsten vorkommt. Standardstärken sind 1/4", 1/2" und 1", wobei 1/4" am gebräuchlichsten ist.
Anwendung
• Gleichrichter und Filter für Luft-, Wasser- und Gasströme
• EMI/RF-Abschirmung: wissenschaftliche Instrumente, sensible Einrichtungen und -Härtung.
• Tische für Wasserstrahlen
• Lichtabscheider
• Strukturteile in Elektronikschränken, Flugzeugen, Schubumkehrern, Abgasdüsen
• Wabendichtungen für Flugzeugtriebwerke und Turbinendichtungen für die Stromerzeugung
